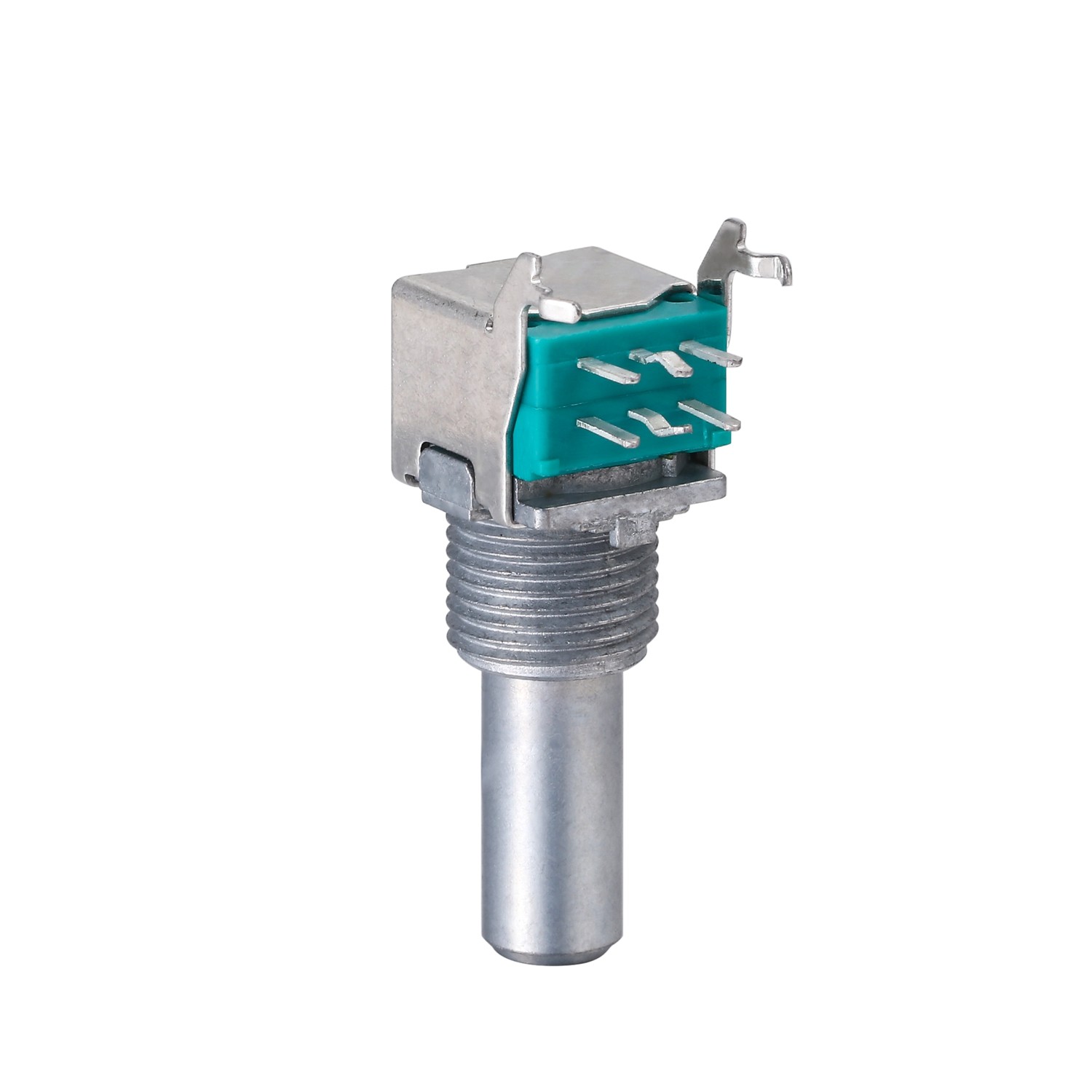

Dual Gang Metallwelle 15000 Zyklen 100mΩ Max Rotationspotentiometer für Audiogerät
Beschreibung des Produkts:
Das rotierende Potentiometer ist ein variabler Widerstand (elektromechanische Komponente), er setzt auf den Pinsel, um auf dem Widerstandskörper zu gleiten,in der Schaltung, um eine gewisse Beziehung zur Eingangsspannung und zur Ausgangsspannung zu erhalten, so wird es Potentiometer genannt.
Da die Einheit für den Widerstandswert des rotierenden Potentiometers dieselbe ist wie die des Widerstands, ist seine Einheit auch Ohm
Hauptmerkmale:
- Widerstand: 100 kΩ
- Erhältlich in einer Vielzahl von Pin-Out-Konfigurationen
- Praktisch unendliche Isolierung der elektrischen Schaltung
- Metall- oder Kunststoffwellen
- RoHS-konform
Anwendung:
Das Drehpotentiometer wird hauptsächlich in Kommunikationsprodukten, Walkie-Talkies, Kraftverstärker für Automobile, Multimedia-Audio, Smart Home, Computerperipherie usw. verwendet. Seine Funktionen sind hauptsächlich:Volumenanpassung, Einstellung der Lichtstärke, Auswahl der Speisekarte, Geschwindigkeits- und Temperaturanpassung usw.Die wichtigsten Parameter des Drehpotentiometers sind Linearität, Widerstandswert, Nennleistung, Drehgeräusch, Temperatur, Widerstandsveränderungsmerkmale, Isolationsimpedanz usw.
Technische Parameter:
| 1Elektrische Eigenschaften |
| Gesamtwiderstand |
200Ω-2MΩ |
| Gesamtwiderstandsverträglichkeit |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Restwiderstand |
20Ω max. |
| Nennleistung |
Lineare Spitze:0.05 W, Audio Taper 0.025 W |
| Isolierwiderstand |
100MΩ Min. 250V Gleichstrom |
| Geräusche |
Maximal 100 mV |
| Spannungssicher |
100 V Wechselstrom für 1 Minute |
| Höchstbetriebsspannung |
50 V AC/20 V DC |
| Bandfehler für Teile von Doppelgeräten zur Lautstärkeregulierung |
-40 dB bis 0 dB: maximal 3 dB (Fahrzeugkompatibel: maximal 60 dB bis 0 dB: maximal 1,5 dB) |
| 2.Mechanische Eigenschaften |
| Stärke des Drehverschlusses |
Min:3Kgf |
| Gesamtrotationswinkel |
280 ± 10 °C |
| Gesamtdrehmoment |
10 bis 100 gf.cm |
| Schlüssel-Schub-Zug-Kraft |
Min:8kgf 10s Min. |
| Schlüssel-Wobble |
Max: 0,5*L/20mm P-P |
| Endfestigkeit |
5N für 1 Minute |
| 3.Schaltermerkmale |
| Schaltertyp |
SPST |
| Nennleistung |
0.1A 16V Gleichstrom |
| Drehmoment des Schalters |
200 bis 800 gf.cm |
| Wechselwinkel |
Maximal 40 °C |
| Betriebsdauer ohne Last |
15000 Zyklen 100mΩ Max. |
| Betriebsdauer bei Last: als Nennwert |
15000 Zyklen 200mΩ Max. |
| Erste Kontaktwiderstand |
Maximal 100mΩ |
| Isolierwiderstand |
100MΩ Min. 250V Gleichstrom |
| Spannungssicher |
300 V Wechselstrom für 1 Minute |
| 4.Umweltverträglichkeit |
| Betriebstemperaturbereich |
-10 °C bis +70 °C |
| Speichertemperaturbereich |
-40 °C bis +85 °C |
| 5.Schweißwärme-Referenz |
| Manuelles Löten |
96.5 Sn/3.0 Ag/0.5 Cu Verkauftes Draht oder nicht sauberes Rosin-Kerndraht 280oC Max. für 3 Sekunden |
| Wellenlöten |
96.5 Sn/3.0 Ag/0.5 Cu Verkauftes Draht oder nicht sauberer Fluss 260oC Max. für 5 Sekunden |
Unser Vorteil
Design und Prototypen und Automatisierungsbasis in Dongguan, dem Produktionszentrum Südchinas.
10+ engagierte und erfahrene Ingenieure und Designer in der F&E-Abteilung.
Das Produktionszentrum in der Provinz Sichuan, in der Nähe von Yangzi River Wharf und Chongqing Airport.
10+ Produktionslinien, 100+ erfahrene Manager und Arbeiter.
Kunden helfen, ihre Ideen schnell in Massenproduktionslösungen umzusetzen und Prototypenentwurf, Entwicklung und Verifizierung abzuschließen.
Häufige Fragen:
- F: Welche Marke trägt dieses Produkt?
- A: Der Markenname dieses Produkts ist Sanni.
- F: Wo wird dieses Produkt hergestellt?
- A: Dieses Produkt wird in China hergestellt.
- F: Was ist die Funktion eines Linear-Slide-Potentiometers?
- A: Ein Linear-Slide-Potentiometer wird verwendet, um die Menge des elektrischen Stroms, der durch einen Stromkreis fließt, zu messen und zu steuern.
- F: Was ist die maximale Spannung, mit der dieses Potentiometer umgehen kann?
- A: Die maximale Spannung, mit der dieses Potentiometer umgehen kann, beträgt 10 V.
- F: Ist dieses Produkt sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet?
- A: Ja, dieses Produkt ist sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet.
