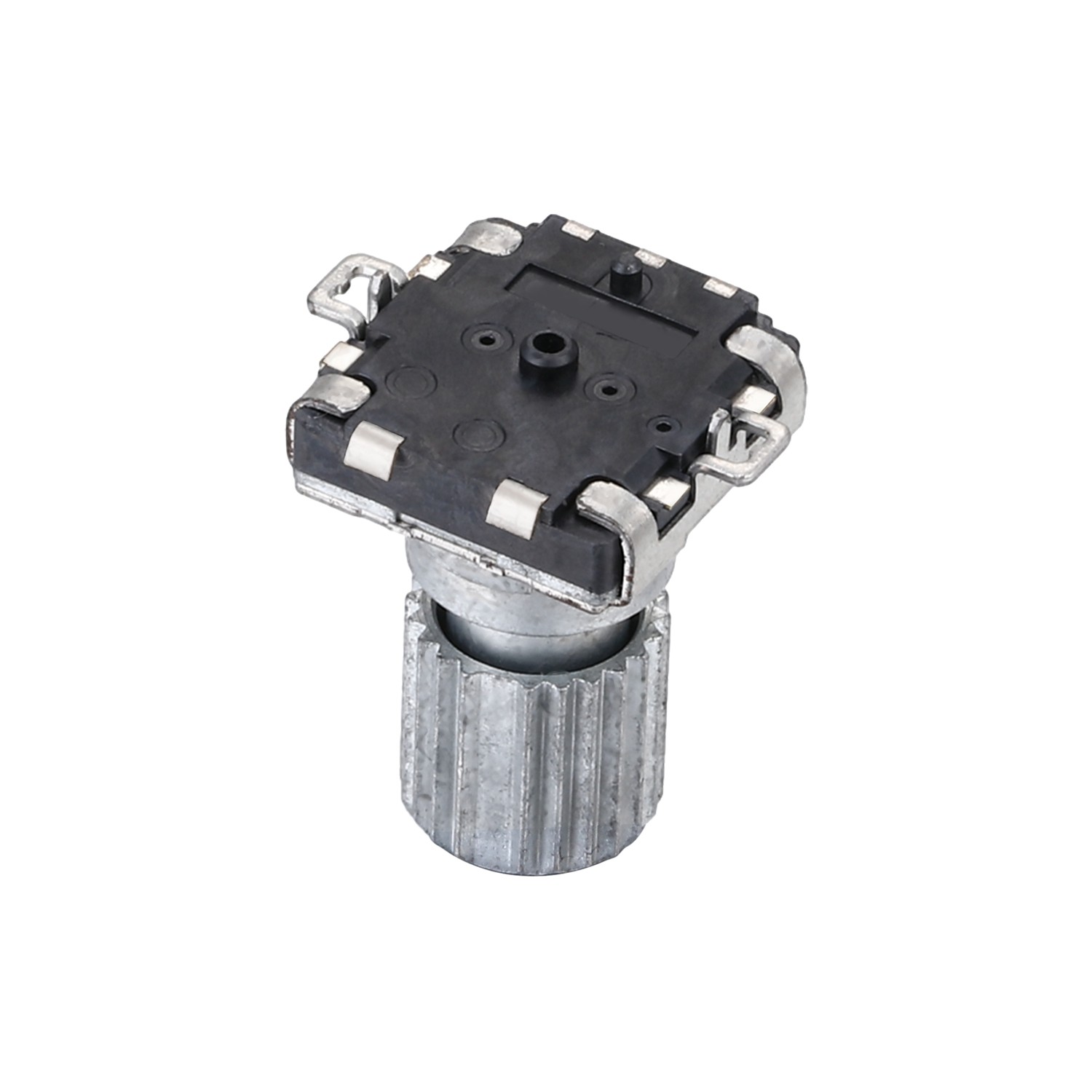

EC11 Encoder Metallwellen-Rotations-Encoder Inkrementeller Rotations-Encoder für Audioverstärker
Beschreibung
Der inkrementelle Dreh-Encoder der EC11-Reihe für Autoaudio in kleiner Größe von 11 mm wird in der Regel an anderer Stelle in Informationen wie Position, Geschwindigkeit und Entfernung verarbeitet.Es gibt 15 Impulse, 30 Distanzen.Hauptsächlich zur Anpassung von Lautstärke, Temperatur, Frequenz und Funktionswechsel verwendet.EinInkrementeller Codiererist ein lineares oder rotierendes elektromechanisches Gerät mit zwei AusgängenSignale,EineundB, die bei Bewegung des Geräts Impulse auslösen.Gemeinsam werden dieEineundBSignale geben sowohl das Auftreten als auch die Richtung der Bewegung anDer Schacht kann nach verschiedenen Anforderungen angepasst werden.
Spezifikation
| Leistung des Schalters |
| Schaltkreisnummer: |
SPST |
| Nennleistung: |
1A 16V Gleichstrom |
| Schaltmoment: |
500 gf.cm max. |
| Wechselwinkel: |
40° max. |
| Betriebsdauer ohne Last: |
30,000 Zyklen 100mΩ max. |
| Betriebsdauer bei Last: |
30,000 Zyklen 200mΩ max. |
| Erste Kontaktwiderstand: |
100mΩ max. |
| Isolierwiderstand: |
100 mΩ Min.250 V Gleichstrom |
| Spannungssicherheit: |
300 V Wechselstrom für 1 Minute |
| Mechanische Eigenschaften |
| Gesamtrotationsengel: |
300°±5o |
| Abwehr: |
16 |
| Drehmoment: |
150 bis 350 gf.cm |
| Rotationsstopffestigkeit: |
3 kgf.max/Alu; 3,5 kgf max/Brass; 4,0 kgf max/Edelstahl |
| Schub-Zugkraft der Welle: |
8Kgf.max |
| Drehmoment: |
20~200 F.cm CC: Klickdrehmoment: 60~400 Gf.cm |
| Schwingung der Welle: |
- Was ist los?0.6*L/20mm P-P max |
| Vibrationen: |
10 bis 50 bis 10 Hz/min. Die Amplitude beträgt 1,5 mm für alle Frequenzen. |
| Elektrische Leistung |
| Anzahl der Puls-/Abbremsungen |
16/16 |
| Eigenschaften: |
mit Schalt-/Rotationsschalter |
| Isolierwiderstand: |
100 mΩ Min.250 V Gleichstrom |
| Haltbarkeit |
| Betriebsdauer ohne Last: |
20,000 Zyklen 100mΩ max. |
| Umweltleistung |
| Kälte: |
-40 °C ± 2 °C für 96 Stunden |
| Trockene Hitze: |
85 °C ± 2 °C für 96 Stunden |
| Feuchte: |
40 ± 2 °C, 90 bis 95% RH für 96 Stunden |
Eigenschaften
1. Eine Vielzahl von Montageverfahren zur Auswahl.
2.Schaltknopf mit 0,5 mm Fahrt
3Die Schachtlänge und -form können angepasst werden.
4. Doppelwellenbau
Unser Vorteil
1. 4 automatische Produktionslinien, mehr als 100 erfahrene Arbeiter für hochpräzise Produkte.
2. 10+ engagierte und erfahrene Ingenieure und Designer in der F&E-Abteilung.
3. ODM/OEM kundenspezifischer Service. Hilf Kunden, ihre Ideen schnell in Massenproduktionslösungen umzusetzen und prototypisches Design, Entwicklung und Verifizierung abzuschließen.
4Professionelle Testinstrumente und ein Team zur Gewährleistung der Produktqualität.
Häufig gestellte Fragen
• F: Kann ich eine Probe von Ihnen bekommen?
• A: Ja, wir können die kostenlosen Proben für Ihre Prüfung zur Verfügung stellen, kontaktieren Sie uns bitte kostenlos und sagen Sie uns, welches Produkt Sie benötigen.
• F: Akzeptieren Sie Anpassungen?
• A: Ja, Anpassung ist akzeptabel, bitte kontaktieren Sie unsere Vertriebsmitarbeiter für Beratung.
• F: Können Sie bei technischen Problemen helfen?
• A: Ja, wir haben mehr als 10 Jahre Forschung und Entwicklung in der elektronischen Potentiometerindustrie.
