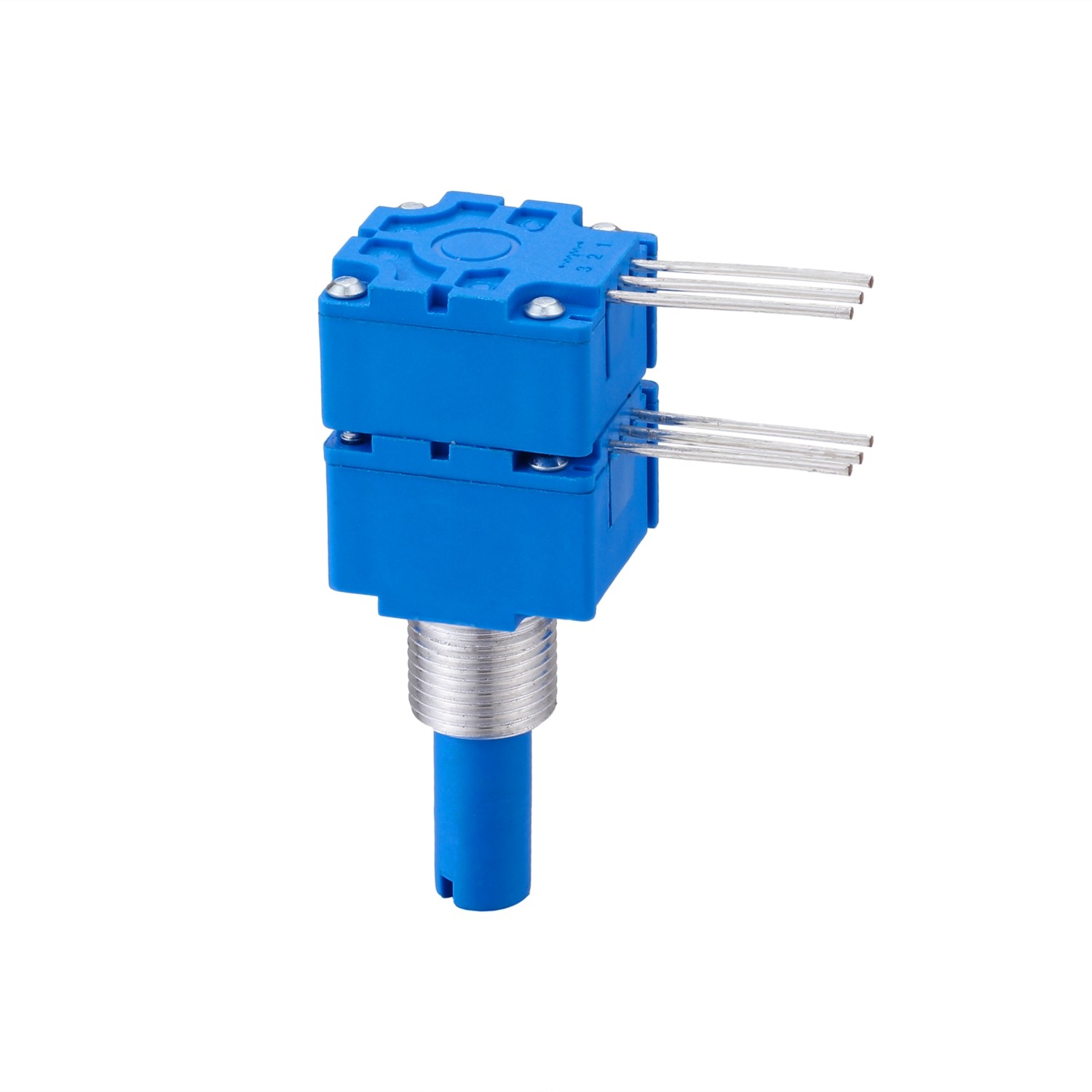

Dual Gang 100K Widerstandswert Rotationsdauer 100,0000 Zyklen Rotationspotentiometer für Haushaltsgeräte
Beschreibung des Produkts:
Das rotierende Potentiometer ist ein variabler Widerstand (elektromechanische Komponente), er setzt auf den Pinsel, um auf dem Widerstandskörper zu gleiten,in der Schaltung, um eine gewisse Beziehung zur Eingangsspannung und zur Ausgangsspannung zu erhalten, so wird es Potentiometer genannt.
Da die Einheit für den Widerstandswert des rotierenden Potentiometers dieselbe ist wie die des Widerstands, ist seine Einheit auch Ohm
Hauptmerkmale:
- Widerstand: 100 kΩ
- Erhältlich in einer Vielzahl von Pin-Out-Konfigurationen
- Praktisch unendliche Isolierung der elektrischen Schaltung
- Metall- oder Kunststoffwellen
- RoHS-konform
Anwendung:
Das Drehpotentiometer wird hauptsächlich in Kommunikationsprodukten, Walkie-Talkies, Kraftverstärker für Automobile, Multimedia-Audio, Smart Home, Computerperipherie usw. verwendet. Seine Funktionen sind hauptsächlich:Volumenanpassung, Einstellung der Lichtstärke, Auswahl der Speisekarte, Geschwindigkeits- und Temperaturanpassung usw.Die wichtigsten Parameter des Drehpotentiometers sind Linearität, Widerstandswert, Nennleistung, Drehgeräusch, Temperatur, Widerstandsveränderungsmerkmale, Isolationsimpedanz usw.
Technische Parameter:
| Elektrische Eigenschaften: |
|
| Montageart: |
Panelmontage |
| Endungsstil: |
Durchs Loch |
| Anzahl der Banden: |
2 Bande |
| Orientierung: |
Horizontale |
| Anzahl der Kurven: |
1 Umdrehung |
| Typ der Welle: |
Glatt / mit Schlitten |
| Typ: |
Dreh- und Schaltmaschinen |
| Einheitsgewicht: |
12.700 g |
| Modell: |
mit einer Breite von mehr als 10 mm, |
| Böscherei |
Metallplatte 3/8 (9,53 mm) D x 3/8 (9,53 mm) L |
| Typ der Elemente |
CW Audio C-P ±20 % |
| Widerstandswert |
100K. |
| Effektiver elektrischer Winkel |
(Audio-Stäbe) 225 ° ± 5 ° |
| Kontaktwiderstandsvariation |
± 1 % |
| Isolierwiderstand (500 VDC) |
.1,000 Megohm mindestens |
| |
|
| Umweltmerkmale: |
|
| Betriebstemperaturbereich: |
-40 °C bis +125 °C |
| Speichertemperaturbereich |
-55 °C bis +125 °C |
| Temperaturbereich |
± 1.000 ppm/°C |
| Gesamtwiderstandsschicht |
Höchstens ±2 % |
| Verschiebung des Spannungsverhältnisses |
Maximal ± 5% |
| Die Last ist noch nicht voll. |
11.000 Stunden. |
| Rotationsdauer (ohne Belastung) |
100,000 Zyklen |
| |
|
| Mechanische Eigenschaften: |
|
| Haltfestigkeit 1/8 ′′ D-Welle |
33.89 N-cm (3 lb.-in) |
| Mechanischer Winkel |
300 ° ± 5 ° |
| Drehmoment |
0.3 max. überdurchschnittliches Drehmoment |
| Montierung |
1.7-2.0 N-m (15-18 lb.-in.) maximal |
| Abweichungen |
0.35 N-cm (0,5 oz.-in.) maximal bei 45 ° Wellenbewegung |
Unser Vorteil
Design und Prototypen und Automatisierungsbasis in Dongguan, dem Produktionszentrum Südchinas.
10+ engagierte und erfahrene Ingenieure und Designer in der F&E-Abteilung.
Das Produktionszentrum in der Provinz Sichuan, in der Nähe von Yangzi River Wharf und Chongqing Airport.
10+ Produktionslinien, 100+ erfahrene Manager und Arbeiter.
Kunden helfen, ihre Ideen schnell in Massenproduktionslösungen umzusetzen und Prototypenentwurf, Entwicklung und Verifizierung abzuschließen.
Häufige Fragen:
- F: Welche Marke trägt dieses Produkt?
- A: Der Markenname dieses Produkts ist Sanni.
- F: Wo wird dieses Produkt hergestellt?
- A: Dieses Produkt wird in China hergestellt.
- F: Was ist die Funktion eines Linear-Slide-Potentiometers?
- A: Ein Linear-Slide-Potentiometer wird verwendet, um die Menge des elektrischen Stroms, der durch einen Stromkreis fließt, zu messen und zu steuern.
- F: Was ist die maximale Spannung, mit der dieses Potentiometer umgehen kann?
- A: Die maximale Spannung, mit der dieses Potentiometer umgehen kann, beträgt 10 V.
- F: Ist dieses Produkt sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet?
- A: Ja, dieses Produkt ist sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet.
