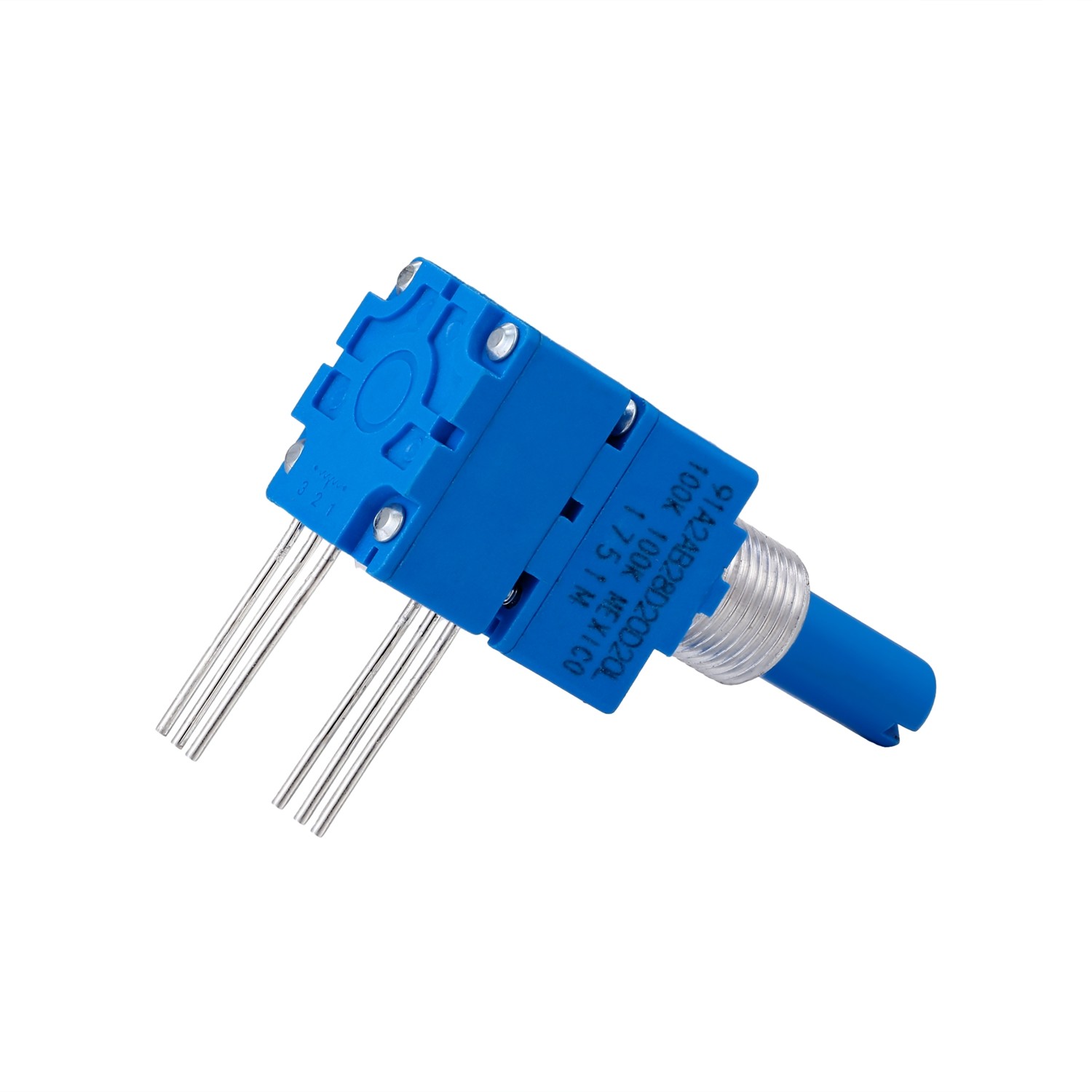

Panel Mount Horizontales rotierendes Potentiometer Dual Gang 100K Widerstandswert für Audio
Beschreibung des Produkts:
Das rotierende Potentiometer ist ein variabler Widerstand (elektromechanische Komponente), er setzt auf den Pinsel, um auf dem Widerstandskörper zu gleiten,in der Schaltung, um eine gewisse Beziehung zur Eingangsspannung und zur Ausgangsspannung zu erhalten, so wird es Potentiometer genannt.
Da die Einheit des Widerstandswerts des rotierenden Potentiometers mit der des Widerstands identisch ist, ist auch seine Einheit Ohm, und das Symbol wird durch ω dargestellt.
Die wichtigsten Parameter des Drehpotentiometers sind Linearität, Widerstandswert, Nennleistung, Drehgeräusch, Temperatur, Widerstandsveränderungsmerkmale, Isolationsimpedanz usw.
Hauptmerkmale:
- Widerstand: 100 kΩ
- Erhältlich in einer Vielzahl von Pin-Out-Konfigurationen
- Praktisch unendliche Isolierung der elektrischen Schaltung
- Metall- oder Kunststoffwellen
- RoHS-konform
Anwendung:
Das Drehpotentiometer wird hauptsächlich in Kommunikationsprodukten, Walkie-Talkies, Kraftverstärker für Automobile, Multimedia-Audio, Smart Home, Computerperipherie usw. verwendet. Seine Funktionen sind hauptsächlich:Volumenanpassung, Einstellung der Lichtstärke, Auswahl der Speisekarte, Geschwindigkeits- und Temperaturanpassung usw.
Technische Parameter:
| Elektrische Eigenschaften: |
|
| Montageart: |
Panelmontage |
| Endungsstil: |
Durchs Loch |
| Anzahl der Banden: |
2 Bande |
| Orientierung: |
Horizontale |
| Anzahl der Kurven: |
1 Umdrehung |
| Typ der Welle: |
Glatt / mit Schlitten |
| Typ: |
Dreh- und Schaltmaschinen |
| Einheitsgewicht: |
12.700 g |
| Modell: |
mit einer Breite von mehr als 10 mm, |
| Böscherei |
Metallplatte 3/8 (9,53 mm) D x 3/8 (9,53 mm) L |
| Typ der Elemente |
CW Audio C-P ±20 % |
| Widerstandswert |
100K. |
| Effektiver elektrischer Winkel |
(Audio-Stäbe) 225 ° ± 5 ° |
| Kontaktwiderstandsvariation |
± 1 % |
| Isolierwiderstand (500 VDC) |
.1,000 Megohm mindestens |
| |
|
| Umweltmerkmale: |
|
| Betriebstemperaturbereich: |
-40 °C bis +125 °C |
| Speichertemperaturbereich |
-55 °C bis +125 °C |
| Temperaturbereich |
± 1.000 ppm/°C |
| Gesamtwiderstandsschicht |
Höchstens ±2 % |
| Verschiebung des Spannungsverhältnisses |
Maximal ± 5% |
| Die Last ist noch nicht voll. |
11.000 Stunden. |
| Rotationsdauer (ohne Belastung) |
100,000 Zyklen |
| |
|
| Mechanische Eigenschaften: |
|
| Haltfestigkeit 1/8 ′′ D-Welle |
33.89 N-cm (3 lb.-in) |
| Mechanischer Winkel |
300 ° ± 5 ° |
| Drehmoment |
0.3 max. überdurchschnittliches Drehmoment |
| Montierung |
1.7-2.0 N-m (15-18 lb.-in.) maximal |
| Abweichungen |
0.35 N-cm (0,5 oz.-in.) maximal bei 45 ° Wellenbewegung |
Unsere Fabrik:
Sanni ist ein führender Hersteller von elektrischen Hydraulik Linear-Aktoren in China.Wir bieten auch maßgeschneiderte Lösungen für die spezifischen Bedürfnisse unserer Kunden.
Unsere Hydraulikzylinder sind so konzipiert, dass sie Ihren Anforderungen und Spezifikationen entsprechen.Wir können unsere Produkte an Ihre Bedürfnisse anpassen.Sie können sich auf unser Expertenteam verlassen, das Ihnen die besten Lösungen für Ihre Anwendung bietet.
Wir bei Sanni sind stolz darauf, einer der führenden Hersteller von elektrischen Hydraulik-Linear-Aktoren in China zu sein.Unser Engagement für die Bereitstellung von Produkten von bester Qualität und exzellenten Kundenservice hat uns zu einer bevorzugten Wahl unter unseren Kunden gemacht.Mit unseren hochmodernen Produktionsanlagen und fortschrittlichen Technologien stellen wir sicher, dass unsere maßgeschneiderten Produkte den höchsten Qualitäts- und Leistungsstandards entsprechen.
Kontaktieren Sie uns jetzt, um Ihre Anpassungsbedürfnisse zu besprechen und lassen Sie uns Ihnen helfen, die perfekte Lösung für Ihre Anwendung zu finden.
Verpackung und Versand:
Verpackung und Versand von Linear-Slide-Potentiometern
Unser Linear Slide Potentiometer ist sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.Jedes Potentiometer ist individuell in eine Schutzverpackung verpackt, um Schäden während des Transports zu vermeidenDie Verpackung enthält außerdem eine Bedienungsanleitung und alle notwendigen Zubehörteile.
Für kleine Bestellungen verwenden wir robuste Kartons, um die Potentiometer zu verpacken und zu versenden.Wir verwenden Paletten und Schrumpffolie, um die Potentiometer zu sichern und zu verhindern, dass sie während des Transports verschieben.
Wir bieten eine Vielzahl von Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden. Wir arbeiten mit vertrauenswürdigen Versandunternehmen zusammen, um schnelle und zuverlässige Lieferdienste anzubieten.Die Versandmöglichkeiten umfassen den Standard-Bodenversand, beschleunigte Versand und internationale Versand.
Nach dem Versand geben wir unseren Kunden eine Tracking-Nummer, damit sie den Fortschritt ihrer Bestellung verfolgen können.Wir bieten auch die Möglichkeit für Kunden, eine Versicherung zu ihrer Sendung gegen eine zusätzliche Gebühr hinzuzufügen.
Bei Linear Slide Potentiometer bemühen wir uns um einen hervorragenden Kundenservice und stellen sicher, dass unsere Produkte in perfektem Zustand ankommen.Bitte kontaktieren Sie unseren Kundenservice für Hilfe.
Häufige Fragen:
- F: Welche Marke trägt dieses Produkt?
- A: Der Markenname dieses Produkts ist Sanni.
- F: Wo wird dieses Produkt hergestellt?
- A: Dieses Produkt wird in China hergestellt.
- F: Was ist die Funktion eines Linear-Slide-Potentiometers?
- A: Ein Linear-Slide-Potentiometer wird verwendet, um die Menge des elektrischen Stroms, der durch einen Stromkreis fließt, zu messen und zu steuern.
- F: Was ist die maximale Spannung, mit der dieses Potentiometer umgehen kann?
- A: Die maximale Spannung, mit der dieses Potentiometer umgehen kann, beträgt 10 V.
- F: Ist dieses Produkt sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet?
- A: Ja, dieses Produkt ist sowohl für Wechselstrom- als auch für Gleichstromkreise geeignet.
