Einzel-Drehung
Cermet
Versiegelt
Industriell
Miniaturpaket
Band- und Spulenverpacken verfügbar
RoHS konform

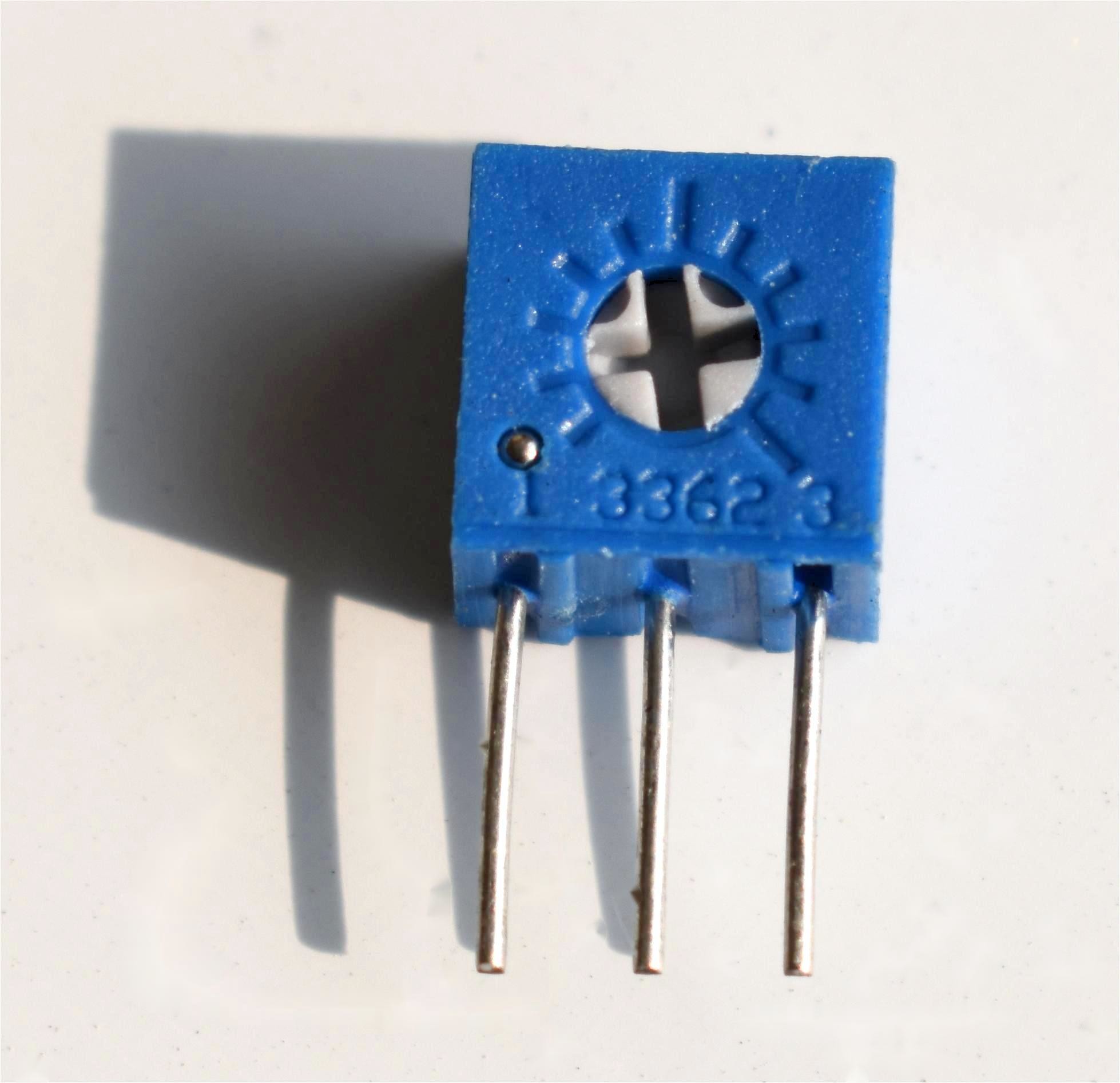

Was Trimmer-Potenziometer ist
Trimmerpotentiometer ist ein Widerstand, der justiert werden oder zu einem genauen Widerstand „getrimmt werden kann“ indem man eine Schraube dreht. Diese Art des Widerstandes ist in den Stromkreisen häufig benutzt, weil sie Anpassung der Stromkreisleistung erlaubt. Benutzen Sie ein Werkzeug (wie ein Schraubenzieher) um die Skala oder den Griff auf dem Gerät zu drehen, um zu justieren. Trimmerwiderstandsymbole werden unten gezeigt.
Produkt-Charaktere
| Eigenschaften 1.Physical |
|
| Mechanischer Winkel |
270 ° nom. |
| Drehmoment |
3,0 Unze-Inch (3,3 g.cm) Maximum. |
| Endstärke |
7,0 Unze-Inch (7,88 g.cm) Min. |
| Anschlüsse |
Solderable-Stifte |
| Gewicht |
0.06g |
| Markierung |
Widerstandcode (zum Beispiel 10KΩ markierte 103) |
| Wischer |
50% (tatsächlicher TR) ± 10% |
| Entflammbarkeit |
UL 94V-0 |
| Standardverpacken |
50 PC. pro Rohr |
| Anpassungs-Werkzeug |
H-90 |
| Eigenschaften 2.Electrical |
| Justierbarkeits-Spannungsteiler |
±0.05% |
| Gesamtwiderstand (Standardwiderstandsbereich) |
100Ω-3MΩ |
| Gesamtwiderstandtoleranz |
±10% |
| Restwiderstand (minimaler Widerstand des Absoluten) |
1% oder 2ohms |
| Isolationswiderstand |
500vdc. 1000mΩ Min. |
| Regelwiderstand |
±0.15% |
| Durchschlagsfestigkeit |
80.000 Fuß: 350 VAC; Meeresspiegel: 900 VAC, |
| 3.EnvironmentalCharacteristics |
| Einstellwinkel |
240O |
| Anschlusswerte (300 Volt max.) |
70OC: 0.5W, 125OC: 0W |
| Temperaturspanne |
-55OC zu +125oC |
| Temperatur-Koeffizient |
±100 ppm/°C |
| Robben-Test |
85 °C Fluorinert |
| Feuchtigkeit |
96 Stunden (2% ΔTR; 10 mΩ IR) |
| Erschütterung |
30 G (1% ΔTR; 1% ΔVR) |
| Schock |
100 G (1% ΔTR; 1% ΔVR) |
| Lasts-Leben |
1.000 Stunden °C 0.5W@ 70 (3% ΔTR; 3% oder 3 Ohm, welches größer ist, CRV) |
| Rotationsleben |
200 Zyklen (4% ΔTR; 3% oder 3 Ohm, welches größer ist, CRV) |
Unser Vorteil
1.Design und Prototyp Automatisierungsbasis in Dongguan, das das Industriegebiet der Südchina ist.
2,10+ engagiert und erfahrene Ingenieure und Designer in R&D-Abteilung.
Mitte 3.Manufacture in Sichuan-Provinz, die zu der Jangtse-Kai und Chongqing Airport nah ist.
4,10+ Fertigungsstraßen, 100+ erfuhren Manager und Arbeitskräfte.
Kunden 5.Help entwerfen schnell ihre Ideen in Massenproduktionslösungen und kompletter Prototypentwurf, Entwicklung und Überprüfung.
