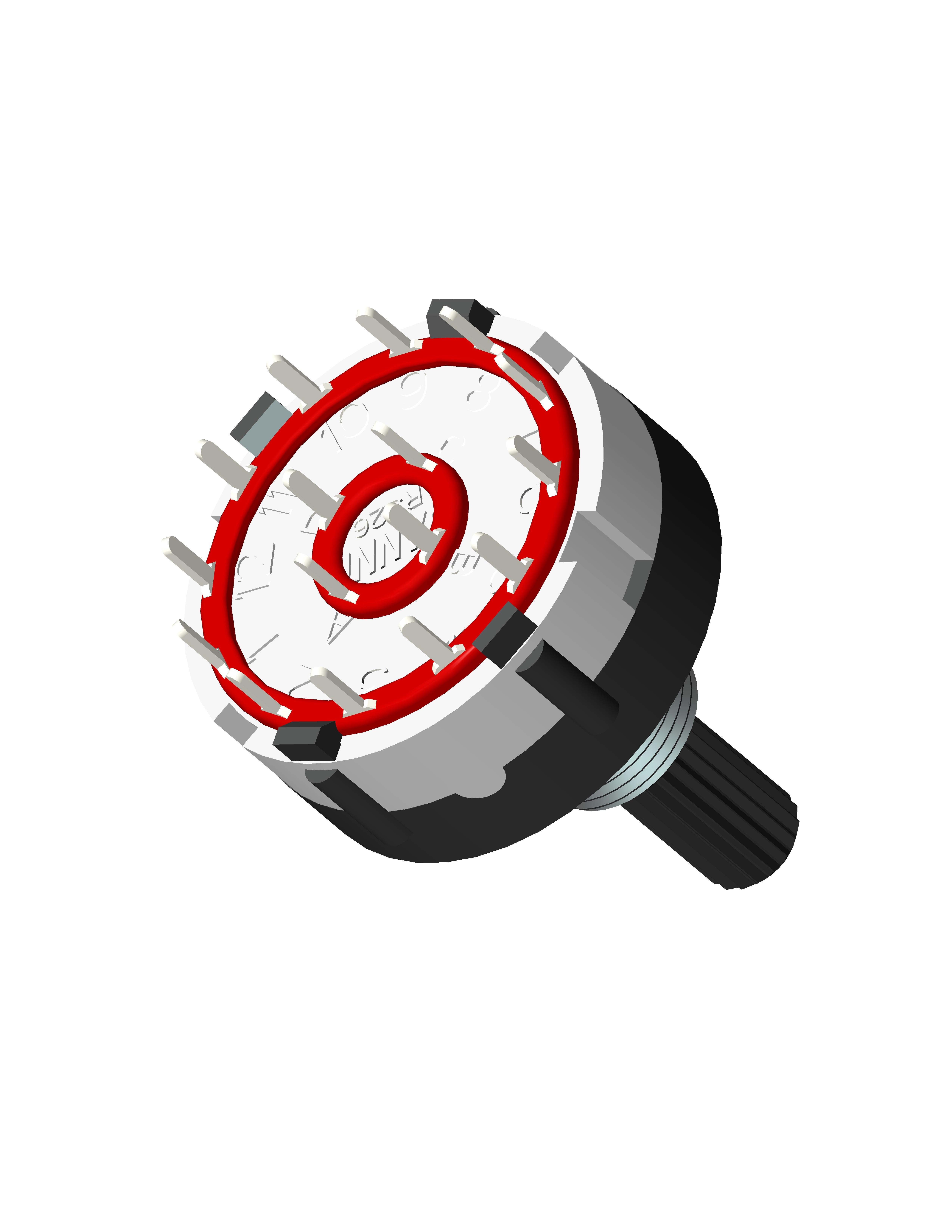

Beschreibung des Drehschalters
Ein Drehschalter ist ein Schalter, der durch Rotation betrieben wird. Diese werden häufig, wenn mehr als 2 Standorte erforderlich sind, wie ein Dreigeschwindigkeitsfan oder EIN COLUMBIUM-Radio mit mehrfachen empfangenden Frequenzen oder „Kanälen“ gewählt.
Anwendung des Drehschalters
Rotary Schalter werden für Kanalwähler an benutzt SignalEmpfänger sowie Streckenvorwahl auf Stromzähler und Bandschaltern auf multi-Bandradios, Bandschalter für Haushaltsgeräte usw.….
Produktbeschreibung
| Eigenschaften 1.Mechanical |
| Gesamtrotationswinkel |
N=2/3/4/5/6/7/8/9/10/11/12 N: Gang |
| Schaltungs-Winkel |
30O ±2o |
| Totational-Drehmoment |
50±20mN.m |
| Rotations-Stopper strengh |
Minute: 4Kgf |
| Wellengegentaktstärke |
Minute: 6Kgf |
| Terminalstärke |
5N für 1 Minute |
| Welle wackeln |
Maximal: 0.6*L/20mm PP. |
| Eigenschaften 2.Electrical |
| Bewertung (max.)/(Min.) (widerstrebende Last) |
0.3A 16V DC/50uA 3V DC |
| Durchgangswiderstand (Initiale/nach Lebensdauer) |
200mΩmax. |
| Isolationswiderstand |
100MΩ Min. 100V DC |
| Spannungsbeweis |
Wechselstrom 500V für 1 Minute |
| 3.Durability |
| Lebensdauer ohne Last |
10.000 Zyklen 100mΩ maximal |
| Lebensdauer mit Last Last: als Bewertung |
10.000 Zyklen 150mΩ maximal |
| Leistung 4.Environmental |
| Betriebstemperaturbereich |
-10OC zu +85oC |
| Lagertemperaturbereich |
-40OC zu +85oC |
| Hinweis der Hitze 5.Welding |
| Handlöten |
350OC ±10oC/3+1S |
| Wellen-Löten |
260OC ±5oC/10±1S |
| Aufschmelzlöten |
Sehen Sie Temperaturverteilung auf Leistungsblatt |
FAQ
Q: Kann ich zu probieren von Ihnen erhalten?
: Ja können wir die freien Proben für Ihre Prüfung zur Verfügung stellen, treten mit uns bitte für freies in Verbindung und sagen uns, welches Produkt Sie benötigen.
Q: Nehmen Sie Kundenbezogenheit an?
: Ja ist Kundenbezogenheit, in Verbindung treten bitte mit unserem Verkaufspersonal für sich zu beraten annehmbar.
Q: Können Sie Hilfe für technische Fragen leisten?
: Ja haben wir mehr als 10 Jahre Forschung und Entwicklung in der elektronischen Potenziometerindustrie. Wenn Sie technische Hilfe in benötigen Kaufprozeß, fühlen bitte sich frei, mit uns in Verbindung zu treten.
Lebensdauer ohne Last: 10000 Zyklen 100MΩ maximal
