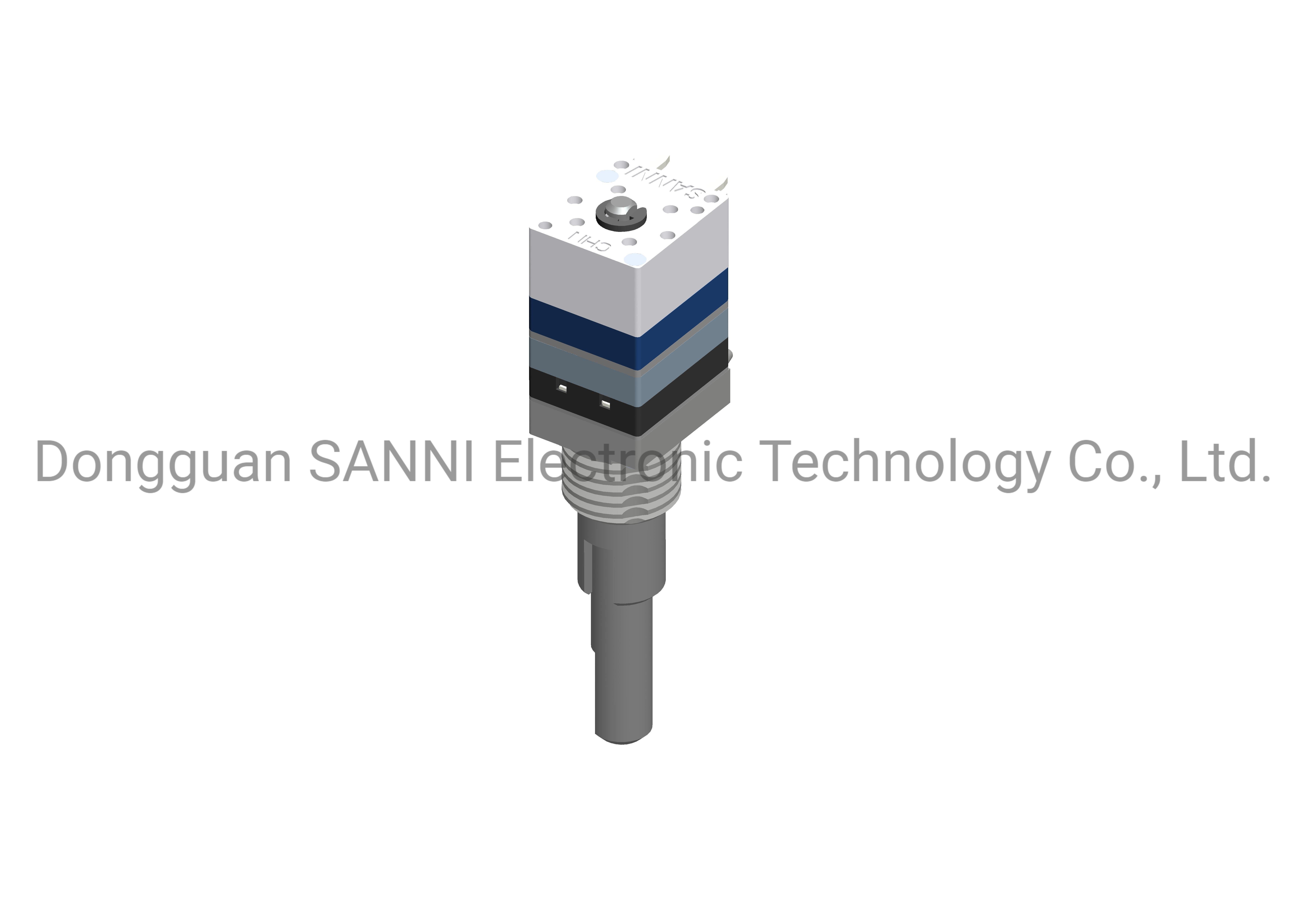

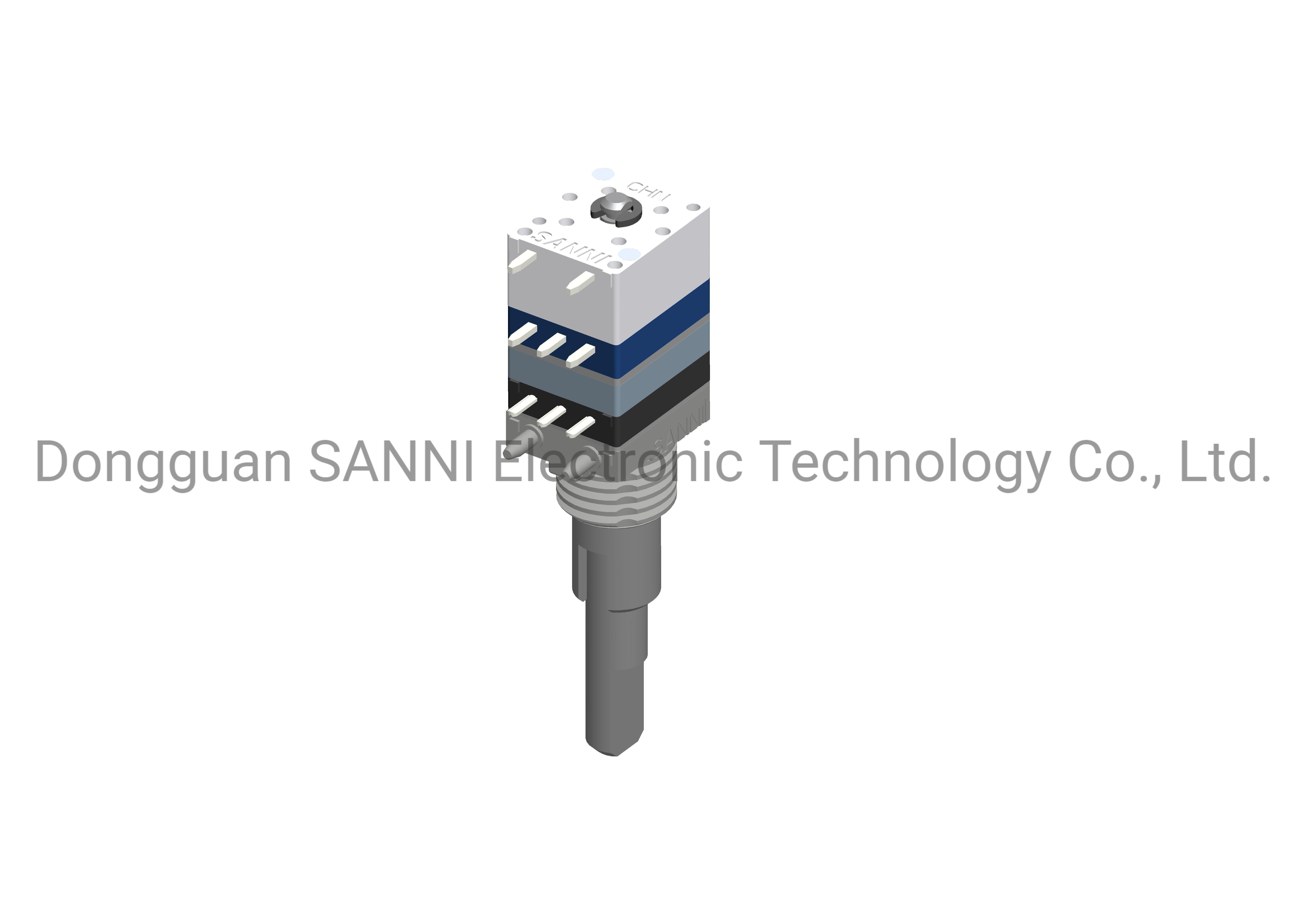

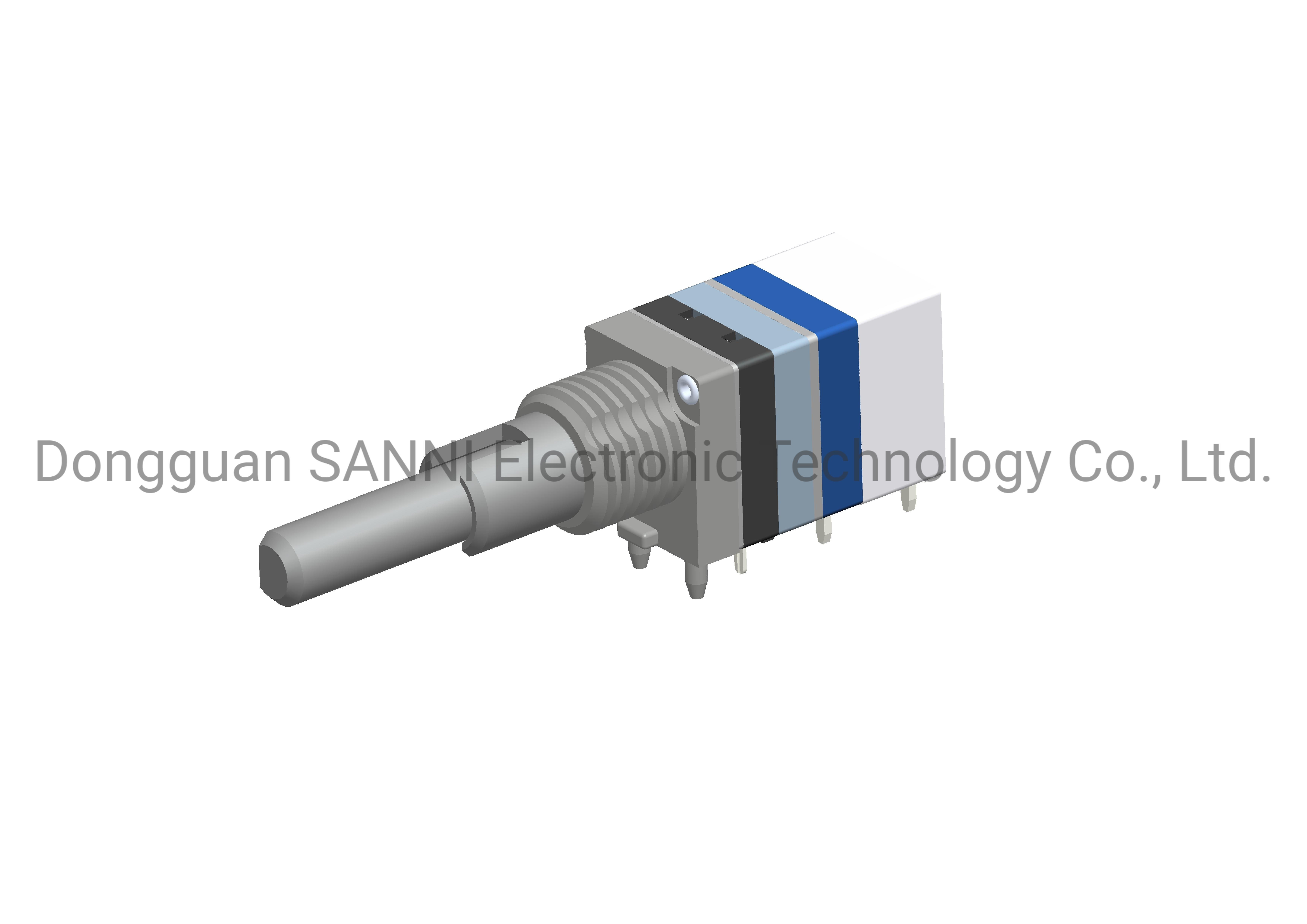

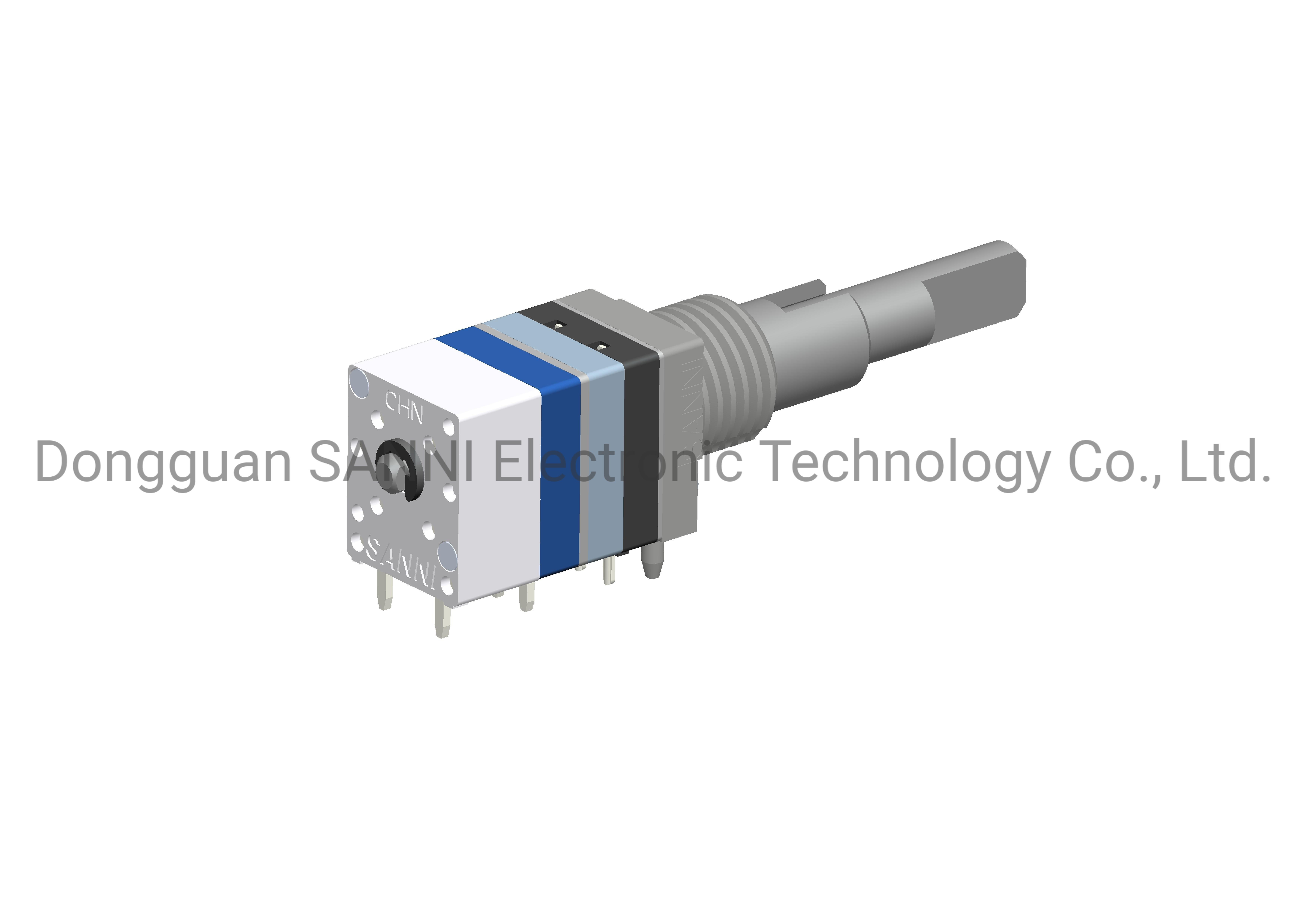

Doppelwellenintegrierter Potentiometer-Encoder mit Drehschalter.
Beschreibung
Absolute Encoder haben viele Lichtkanäle auf der Lichtcodierung, jede Zeile in der Reihenfolge mit 2,4,8,16 Zeilen... Anordnung, so dass in jeder Position des Encoders, durch das Lesen der offenen und dunklen jeder Zeile, erhalten Sie eine Reihe von einzigartigen 2 Null-Code zu 2 (Gray-Code), die n-Bit-absoluter Encoder genannt wird.Ein solcher Encoder wird durch die mechanische Position der photoelektrischen Kennzeichnungsplatte bestimmt, die nicht von Ausfall und Störungen beeinflusst wird.
Spezifikation
| Leistung des Schalters |
| Schaltkreisnummer: |
SPST |
| Nennleistung: |
1A 16V Gleichstrom |
| Schaltmoment: |
500 gf.cm max. |
| Wechselwinkel: |
40° max. |
| Betriebsdauer ohne Last: |
30,000 Zyklen 100mΩ max. |
| Betriebsdauer bei Last: |
30,000 Zyklen 200mΩ max. |
| Erste Kontaktwiderstand: |
100mΩ max. |
| Isolierwiderstand: |
100 mΩ Min.250 V Gleichstrom |
| Spannungssicherheit: |
300 V Wechselstrom für 1 Minute |
| Mechanische Eigenschaften |
| Gesamtrotationsengel: |
300°±5o |
| Abwehr: |
16 |
| Drehmoment: |
150 bis 350 gf.cm |
| Rotationsstopffestigkeit: |
3 kgf.max/Alu; 3,5 kgf max/Brass; 4,0 kgf max/Edelstahl |
| Schub-Zugkraft der Welle: |
8Kgf.max |
| Drehmoment: |
20~200 F.cm CC: Klickdrehmoment: 60~400 Gf.cm |
| Schwingung der Welle: |
- Was ist los?0.6*L/20mm P-P max |
| Vibrationen: |
10 bis 50 bis 10 Hz/min. Die Amplitude beträgt 1,5 mm für alle Frequenzen. |
| Elektrische Leistung |
| Anzahl der Puls-/Abbremsungen |
16/16 |
| Eigenschaften: |
mit Schalt-/Rotationsschalter |
| Isolierwiderstand: |
100 mΩ Min.250 V Gleichstrom |
| Haltbarkeit |
| Betriebsdauer ohne Last: |
20,000 Zyklen 100mΩ max. |
| Umweltleistung |
| Kälte: |
-40 °C ± 2 °C für 96 Stunden |
| Trockene Hitze: |
85 °C ± 2 °C für 96 Stunden |
| Feuchte: |
40 ± 2 °C, 90 bis 95% RH für 96 Stunden |
Eigenschaften
1Siegelter Entwurfscoder mit sehr zuverlässiger Leistung.
2Erhältlich in vielen verschiedenen Varianten.
3. Schalter mit 0,5 mm Fahrt oder 1,5 mm Fahrt.
4Die Schachtlänge und -form können angepasst werden.
5. Eine Vielzahl von Montageverfahren zur Auswahl
Anwendung
Der absolute rotierende photoelektrische Encoder, wegen seiner absolut einzigartigen, störungsfreien, leistungsverlustfreien Speicher, wird zunehmend in der Angle verwendet,Längenmessung und Positionierungssteuerung in verschiedenen industriellen Systemen
Es eignet sich hauptsächlich für Automobilelektronik, Haushaltsgeräte, Haushaltsgeräte wie Öfen und Waschmaschinen, Audioprodukte, Timer und andere verwandte elektronische Geräte.
Hauptsächlich zur Einstellung von Lautstärke, Temperatur, Frequenz und Funktionswechsel verwendet
Unser Vorteil
1. 4 automatische Produktionslinien, mehr als 100 erfahrene Arbeiter für hochpräzise Produkte.
2. 10+ engagierte und erfahrene Ingenieure und Designer in der F&E-Abteilung.
3. Unterstützung des kundenspezifischen ODM/OEM-Service. Hilf Kunden, ihre Ideen schnell in Massenproduktionslösungen umzuwandeln und prototypisches Design, Entwicklung und Verifizierung abzuschließen.
4Professionelle Testinstrumente und ein Team zur Gewährleistung der Produktqualität.
Unsere Dienstleistungen
1- Wir bieten 1 Jahr Garantie.
2. OEM/ODM-Service, um alle Ihre Bedürfnisse zu erfüllen
3. innerhalb von 24 Stunden auf Ihre Anfragen antworten
4Ein starkes Forschungs- und Entwicklungsteam für technische Unterstützung
5. Bieten Sie kostenlose Probe für die Prüfung an
Häufig gestellte Fragen
• F: Kann ich eine Probe von Ihnen bekommen?
• A: Ja, wir können die kostenlosen Proben für Ihre Prüfung zur Verfügung stellen, kontaktieren Sie uns bitte kostenlos und sagen Sie uns, welches Produkt Sie benötigen.
• F: Akzeptieren Sie Anpassungen?
• A: Ja, Anpassung ist akzeptabel, bitte kontaktieren Sie unsere Vertriebsmitarbeiter für Beratung.
• F: Können Sie bei technischen Problemen helfen?
• A: Ja, wir haben mehr als 10 Jahre Forschung und Entwicklung in der elektronischen Potentiometerindustrie.
