Beschreibung

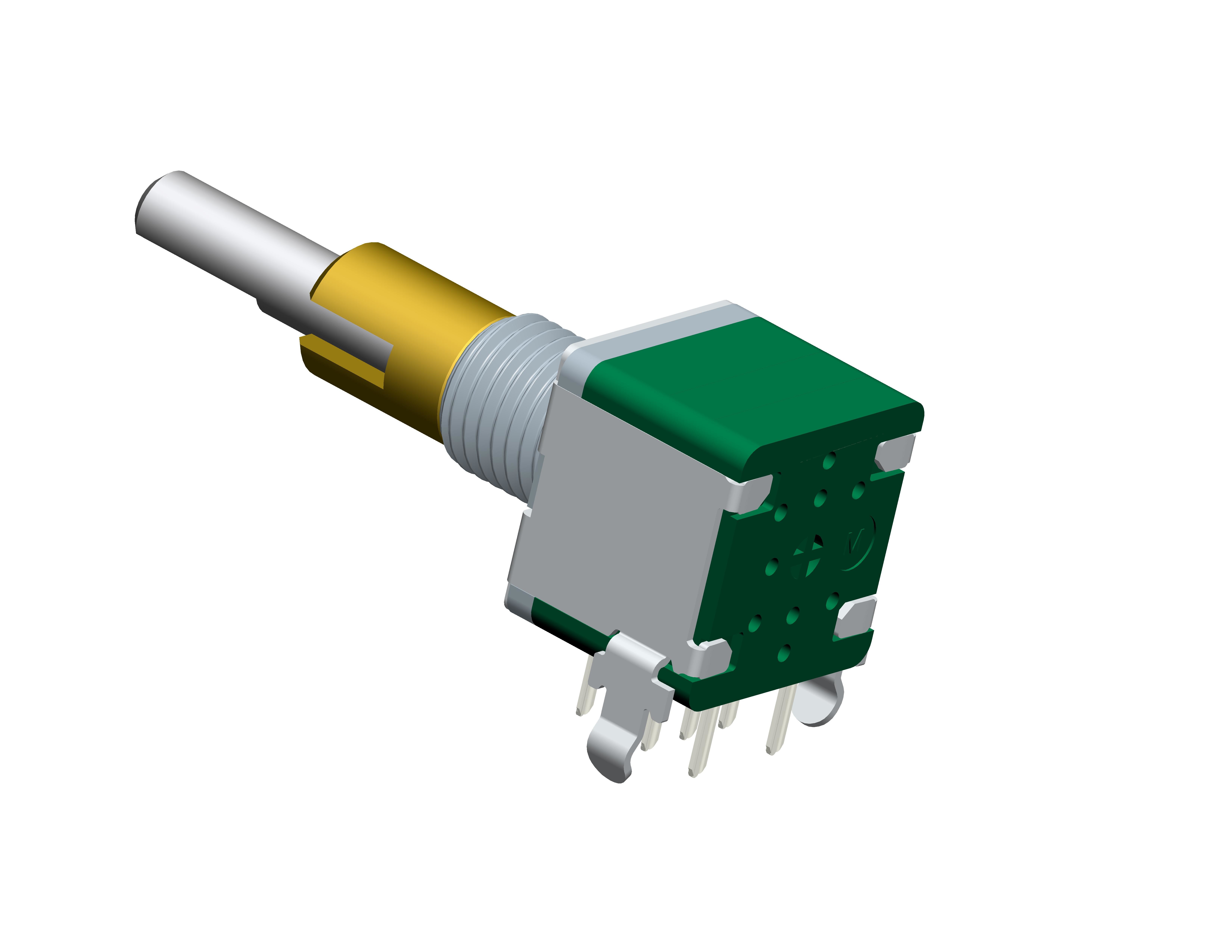

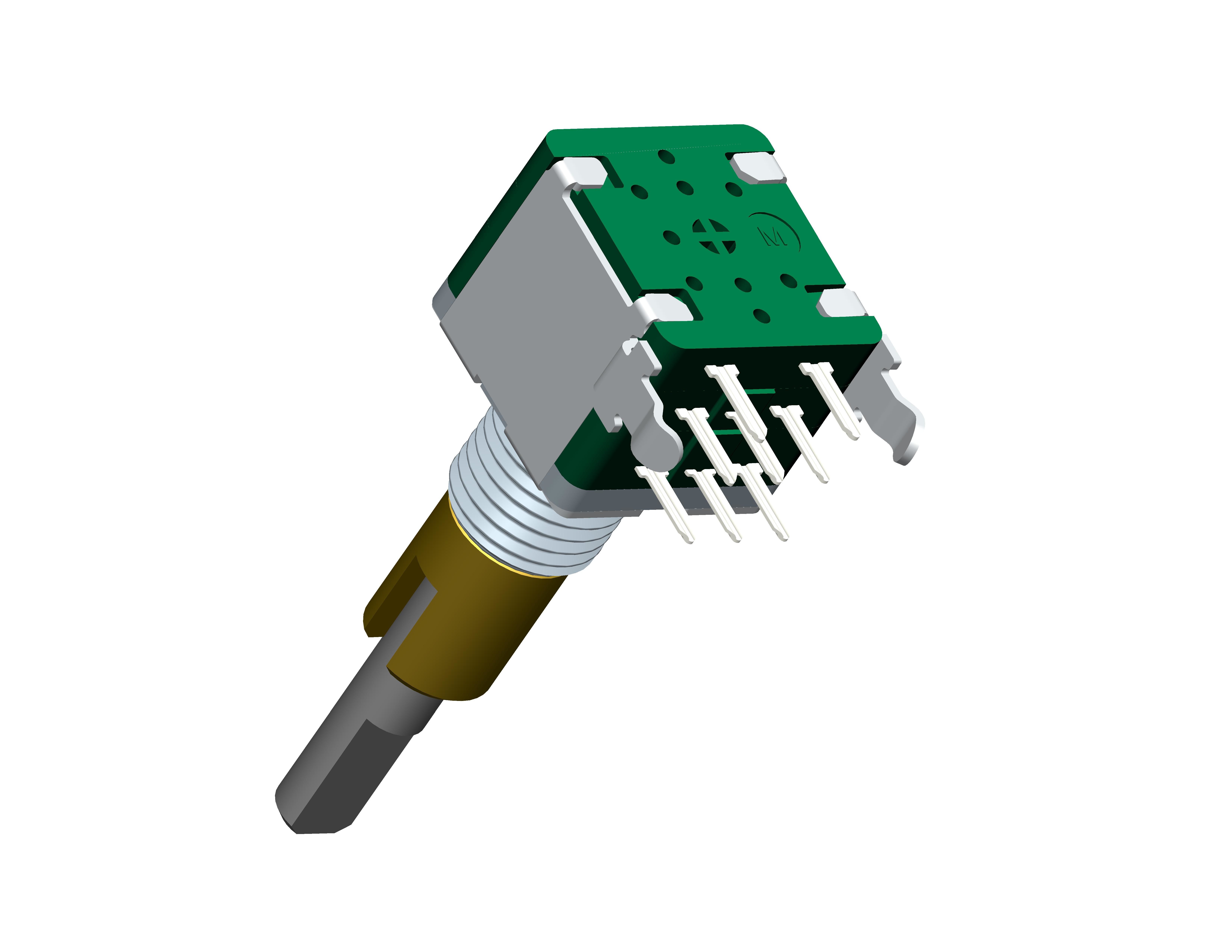

Der Doppelwellen-Encoder verfügt über eine Innenwelle und eine Außenwelle. Die Innenwelle ist ein 15-Impuls-Encoder mit einem 0,5-mm-Weg-Druckschalter.Der äußere Schaft ist ein selbstrückstellender Kippschalter.
Spezifikation
| Mechanische Eigenschaften |
| Stopperstärke |
3kgf.max |
| Drehmoment: |
20~200 gf.cm |
| Stärke des Rotationsstoppers: |
3 kgf max |
| Rastung: |
Innenschaft30Arretierungen |
| Druck-Zug-Stärke: |
8Kgf.max |
| Vibration: |
10 bis 50 bis 10 Hz/min.Die Amplitude beträgt für alle Frequenzen 1,5 mm. |
| ElektrischEigenschaften |
| Isolationswiderstand : |
100 mΩ min.250 V Gleichstrom |
| Anzahl der Impulse/Rasten |
15P 30detents Innenschaft |
| Spannungsfest: |
300 V Wechselstrom für eine Minute |
| UmweltfreundlichEigenschaften |
| Kalt: |
-40 °C ± 2 °C für 96 Stunden |
| Trockene Hitze: |
85 °C ± 2 °C für 96 Stunden |
| Feuchte Hitze: |
40 ± 2 °C, 90 bis 95 % relative Luftfeuchtigkeit für 96 Stunden |
| SchaltenEigenschaften |
| Nennleistung: |
0,1A 5V DC |
| Schaltmoment: |
Max. 500 ± 200 gf.cm |
| Schalterweg: |
0,5 mm ± 0,3 mm |
| Schaltertyp: |
selbstrückstellender äußerer Schaft |
| Schaltungsnummer: |
PUSH-Schalter für Innenschaft |
| Spannungsfest: |
300 V Wechselstrom für eine Minute |
| Lebensdauer ohne Belastung: |
100.000 Zyklen 100 mΩ max |
| Lebensdauer bei Belastung: |
100.000 Zyklen 200 mΩ max |
| Anfänglicher Kontaktwiderstand: |
100 mΩ max |
| Isolationswiderstand : |
100 mΩ min. 250 V DC |
Merkmale
1.Äußerst zuverlässige LeistungEncoder in abgedichteter Ausführung.
2. Druckschalter mit 0,5 mm Hub, 1,5 mm Hubschalter verfügbar, Encoder mit Selbstrückführung an der Außenwelle.
3. Schaftlänge und Formtyp können individuell angepasst werden.
4. Horizontale DIP-Montage
5. Konform mitRoHS2.0-Richtlinie
6. Kleinere Bestellungen sind akzeptabel

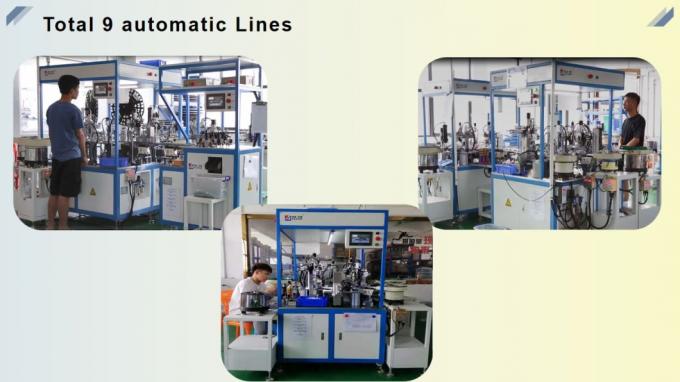

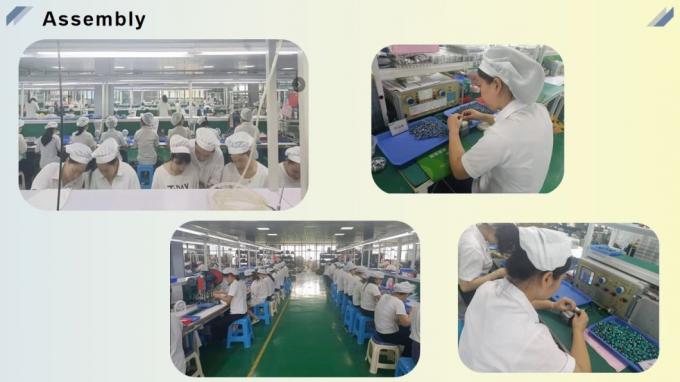

Unsere Fabrik
Dongguan SANNI Electronics Technology Co., Ltd.Die Fabrik erstreckt sich über eine Fläche von 1.2000 Quadratmetern und beschäftigt mehr als 180 Mitarbeiter. verfügen über mehr als 10 Jahre Erfahrung in der Entwicklung und Herstellung von Potentiometern, Encodern, Schaltern und anderen elektronischen Komponenten ... Wir verfügen über professionelle und gute Technik- und Vertriebsteams, die Ihre Bedürfnisse erfüllen.Wir freuen uns auf Ihre Anfrage!
Unsere Dienstleistungen
1. Starkes Forschungs- und Entwicklungsteam für technischen Support
2.Bieten Sie 1 Jahr Garantie
3. Bieten Sie kostenlose Muster zum Testen an
4. 24 Stunden Online-Service für Ihre Anfragen
5. OEM/ODM-Service verfügbar
FAQ
1 F: Kann ich Muster von Ihnen bekommen?
A: Ja, wir können kostenlose Muster zur Verfügung stellen. Bitte kontaktieren Sie uns unverbindlich und teilen Sie uns Ihre Bedürfnisse mit.
2 F: Können Sie technischen Support leisten?
A: Ja, wir verfügen über mehr als 10 Jahre Forschung und Entwicklung in der Elektronikindustrie.Wenn Sie technische Unterstützung im Kaufprozess benötigen, können Sie sich gerne an uns wenden.
3 F: Akzeptieren Sie den Anpassungsservice?
A: Ja, kundenspezifische Anpassungen sind akzeptabel. Für weitere Informationen wenden Sie sich bitte an unsere Vertriebsmitarbeiter.
